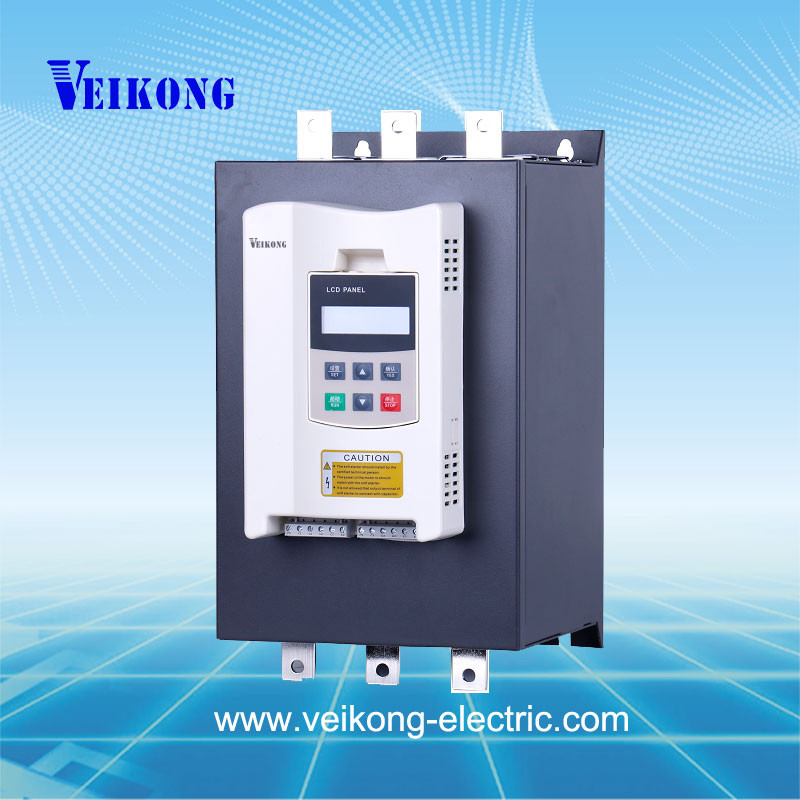

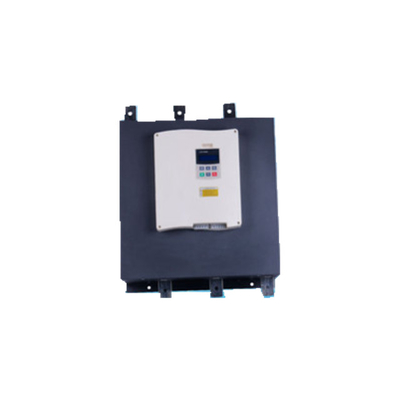

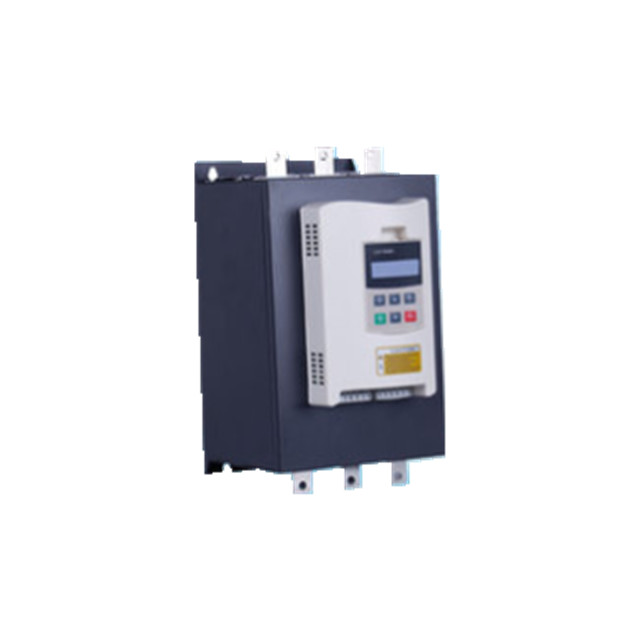

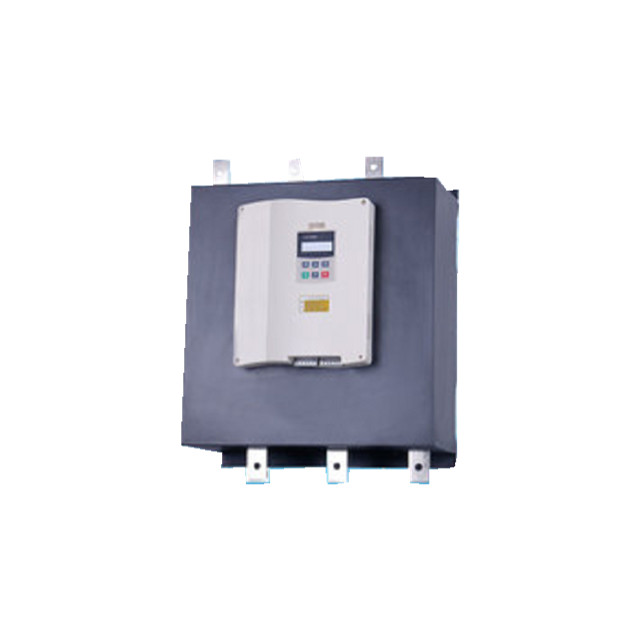

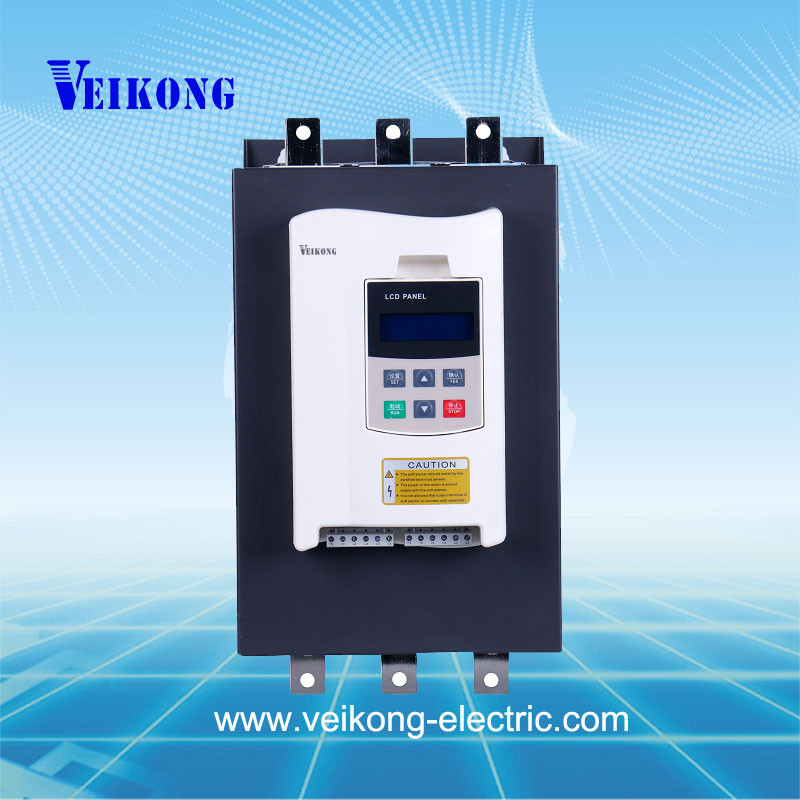

স্বয়ংক্রিয় শীতল ফাংশন সহ শক্তি সঞ্চয়কারী মোটর নরম স্টার্টার

পয়েন্ট

বর্ণনা

ইনপুট পাওয়ার সাপ্লাই

ইনপুট ভোল্টেজ

তিন ফেজ 380V/480V/660 AC

ঘনত্ব

50/60Hz

অভিযোজিত মোটর

সিকিউর-কেজ থ্রি-ফেজ অ্যাসিনক্রোন মোটর

শুরু সময়

প্রতি ঘণ্টায় ২০ বারের বেশি ব্যবহার করার পরামর্শ দেওয়া হয় না।

কন্ট্রোল মোড

(1) অপারেশন প্যানেল নিয়ন্ত্রণ।

(২) অপারেটিং প্যানেল + বাহ্যিক নিয়ন্ত্রণ।

(3) বাহ্যিক নিয়ন্ত্রণ।

(৪) বাহ্যিক নিয়ন্ত্রণ + COM নিয়ন্ত্রণ।

(5) অপারেটিং প্যানেল + বাহ্যিক + COM নিয়ন্ত্রণ।

(6) অপারেটিং প্যানেল + কম কন্ট্রোল।

(৭) COM নিয়ন্ত্রণ।

(৮) কোন স্টার্ট বা স্টপ অপারেশন নেই।

স্টার্ট মোড

(1) স্টার্ট করার জন্য বর্তমান সীমাবদ্ধ।

(2) ভোল্টেজ র্যাম্প শুরু করতে।

(3) টর্ক নিয়ন্ত্রণ + স্টার্ট করার জন্য বর্তমান সীমাবদ্ধ।

(4) টর্ক কন্ট্রোল + ভোল্টেজ র্যাম্প শুরু করতে।

(5) বর্তমান র্যাম্প শুরু করতে।

(৬) ভোল্টেজ-কন্ট্রাক্ট-সীমাবদ্ধ ডাবল ক্লোজ লুপ স্টার্ট।

স্টপ মোড

(1) নরম স্টপ।

(2) ফ্রি স্টপ।

প্রতিরক্ষামূলক ফাংশন

(1) বহিরাগত তাত্ক্ষণিক স্টপ টার্মিনালগুলির জন্য ওপেন লুপ সুরক্ষা।

(2) নরম স্টার্টার জন্য অতিরিক্ত তাপ সুরক্ষা।

(3) খুব দীর্ঘ সময় শুরু করার জন্য সুরক্ষা।

(4) ইনপুট ওপেন ফেজ সুরক্ষা।

(৫) আউটপুট ওপেন ফেজ সুরক্ষা।

(৬) ভারসাম্যহীন তিন-পর্বের সুরক্ষা।

(৭) বর্তমান সুরক্ষা শুরু করা।

(৮) ওভারলোড সুরক্ষা চালু করা।

(৯) পাওয়ার ভোল্টেজের জন্য ভোল্টেজ সুরক্ষা।

(10) পাওয়ার ভোল্টেজের জন্য ওভারভোল্টেজ সুরক্ষা।

(১১) ত্রুটি পরামিতি সেটিং জন্য সুরক্ষা।

(12) লোড শর্ট সার্কিট সুরক্ষা।

(১৩) অটো রিস্টার্ট বা ভুল ওয়্যারিং সুরক্ষা।

(১৪) বাহ্যিক নিয়ন্ত্রণ স্টপ টার্মিনালের ভুল তারের সুরক্ষা।

পরিবেশে

ব্যবহারের স্থান

ক্ষয়কারী গ্যাস এবং পরিবাহী ধুলো থেকে মুক্ত ভাল বায়ুচলাচল সহ অভ্যন্তরীণ অবস্থান।

উচ্চতা

১০০০ মিটারের নিচে। উচ্চতা ১০০০ মিটারের বেশি হলে তা বাড়াতে হবে।

o

তাপমাত্রা

-২০ +৪৫ সি

আর্দ্রতা

90% RH শিশির ঘনীভবন ছাড়া।

কম্পন

<০.৫ জি

কাঠামো

সুরক্ষা শ্রেণি

আইপি ২০

শীতল প্যাটার্ন

ফ্যান ঠান্ডা হচ্ছে।
