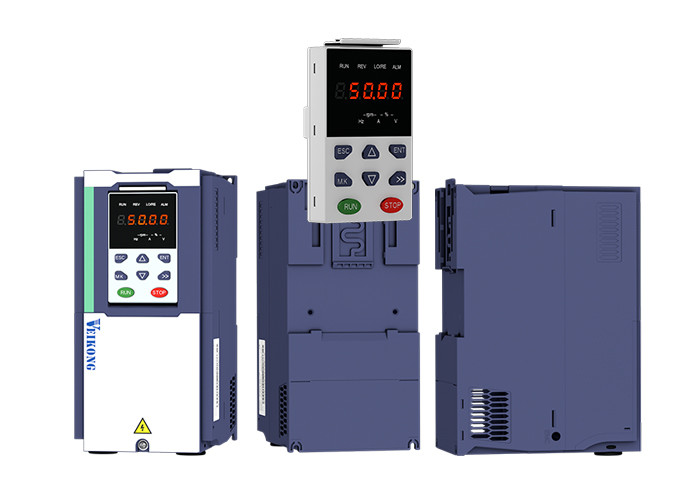

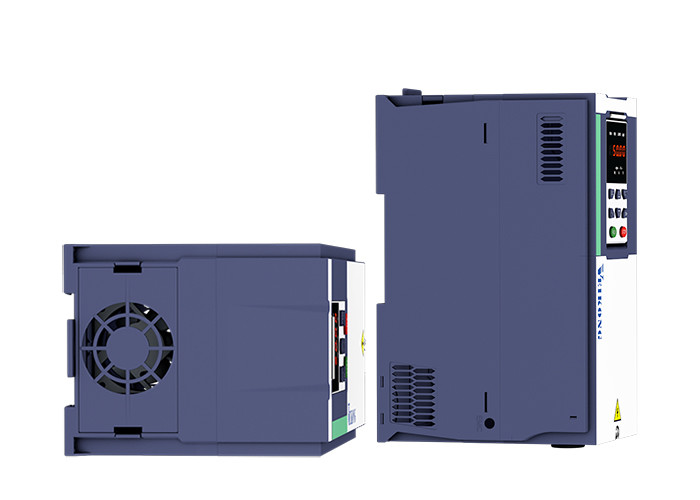

উচ্চ নির্ভুলতা নিয়ন্ত্রণের জন্য 50Hz / 60Hz ইনপুট ফ্রিকোয়েন্সি PMSM ইনভার্টার

পয়েন্ট

স্পেসিফিকেশন

ইনপুট

ইনপুট ভোল্টেজ

১-ফেজ/৩-ফেজ ২২০ ভোল্টঃ ২০০ ভোল্টঃ ২৪০ ভোল্ট

৩ ফেজ ৩৮০ ভি-৪৮০ ভিঃ ৩৮০ ভি ০৪৮০ ভি

অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমা

-১৫% ০১%

ইনপুট ফ্রিকোয়েন্সি

50Hz / 60Hz, 5% এর কম ওঠানামা

আউটপুট

আউটপুট ভোল্টেজ

৩য় ধাপঃ০ ০ ইনপুট ভোল্টেজ

অতিরিক্ত লোড ক্ষমতা

সাধারণ উদ্দেশ্য প্রয়োগঃ নামমাত্র বর্তমানের 150% জন্য 60S

হালকা লোড প্রয়োগঃনামমাত্র বর্তমানের 120% এর জন্য 60S

নিয়ন্ত্রণ

কন্ট্রোল মোড

ভি/এফ নিয়ন্ত্রণ

পিজি কার্ড ছাড়া সেন্সরবিহীন ফ্লাক্স ভেক্টর কন্ট্রোল (SVC)

পিজি কার্ড (ভিসি) দিয়ে সেন্সর স্পিড ফ্লাক্স ভেক্টর নিয়ন্ত্রণ

অপারেটিং মোড

স্পিড কন্ট্রোল, টর্ক কন্ট্রোল ((SVC এবং VC)

স্পিড রেঞ্জ

1১০০ (V/f)

1(২০০ (এসভিসি)

1১০০০ (ভিসি)

গতি নিয়ন্ত্রণের নির্ভুলতা

±0.5%(V/f)

±0.2%(এসভিসি)

±০.০২%(ভিসি)

দ্রুত প্রতিক্রিয়া

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

ফ্রিকোয়েন্সি পরিসীমা

0.00 ¢2000.00Hz(V/f)

0.00 ∙200.00 হার্জ(এসভিসি)

0০.০০.৪০০.হার্জ(ভিসি)

ইনপুট ফ্রিকোয়েন্সি রেজোলিউশন

ডিজিটাল সেটিংঃ ০.০১ হার্জ

অ্যানালগ সেটিংঃ সর্বোচ্চ ফ্রিকোয়েন্সি x 0.1%

স্টার্ট-আপ টর্ক

১৫০%/০.৫ হার্জ(V/f)

180%/0.25Hz(এসভিসি)

200%/0Hz(ভিসি)

টর্ক নিয়ন্ত্রণের নির্ভুলতা

এসভিসিঃ৫ হার্জ ১০% এর মধ্যে, ৫ হার্জ ৫% এর উপরে

ভিসি:3.০%

ভি/এফ কার্ভ

V / f বক্ররেখা প্রকারঃ সোজা রেখা, মাল্টিপয়েন্ট, পাওয়ার ফাংশন, V / f বিচ্ছেদ;

টর্ক বৃদ্ধি সমর্থনঃ স্বয়ংক্রিয় টর্ক বৃদ্ধি (কারখানা সেটিং), ম্যানুয়াল টর্ক বৃদ্ধি

ফ্রিকোয়েন্সি দেয়ার র্যাম্প

লাইনারি এবং এস কার্ভের ত্বরণ এবং বিলম্বকে সমর্থন করে;

ত্বরণ এবং বিলম্ব সময় 4 গ্রুপ, সেটিং পরিসীমা 0.00s ~ 60000s

ডিসি বাস ভোল্টেজ নিয়ন্ত্রণ

ওভারভোল্টেজ স্টল নিয়ন্ত্রণঃ ভোল্টেজ ত্রুটি এড়ানোর জন্য আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের শক্তি উত্পাদন সীমাবদ্ধ করুন;

নিম্ন ভোল্টেজ স্টল নিয়ন্ত্রণঃ যাত্রা ব্যর্থতা এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের শক্তি খরচ নিয়ন্ত্রণ

VdcMax কন্ট্রোলঃ অতিরিক্ত ভোল্টেজ ট্রিপ এড়ানোর জন্য আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটর দ্বারা উত্পাদিত শক্তির পরিমাণ সীমাবদ্ধ করুন;

VdcMin নিয়ন্ত্রণঃ জাম্প কম ভোল্টেজের ত্রুটি এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের শক্তি খরচ নিয়ন্ত্রণ করুন

ক্যারিয়ার ফ্রিকোয়েন্সি

1kHz12kHz(প্রকারের উপর নির্ভর করে পরিবর্তিত হয়)

স্টার্টআপ পদ্ধতি

সরাসরি স্টার্ট (একাধিক DC ব্রেক করা যেতে পারে); গতি ট্র্যাকিং স্টার্ট

স্টপ পদ্ধতি

হ্রাস বন্ধ করুন (একাধিক DC ব্রেকিং করা যেতে পারে); বন্ধ করার জন্য বিনামূল্যে

প্রধান নিয়ন্ত্রণ ফাংশন

জগ কন্ট্রোল, ড্রিপ কন্ট্রোল, ১৬ স্পিড পর্যন্ত অপারেশন, বিপজ্জনক গতি এড়ানো, সুইং ফ্রিকোয়েন্সি অপারেশন, ত্বরণ এবং হ্রাস সময় স্যুইচিং, ভিএফ বিচ্ছেদ, ওভার উত্তেজনা ব্রেকিং,প্রক্রিয়া পিআইডি নিয়ন্ত্রণ, ঘুম এবং জাগ্রত ফাংশন, অন্তর্নির্মিত সহজ পিএলসি লজিক, ভার্চুয়াল ইনপুট এবং আউটপুট টার্মিনাল, অন্তর্নির্মিত বিলম্ব ইউনিট, অন্তর্নির্মিত তুলনা ইউনিট এবং লজিক ইউনিট, প্যারামিটার ব্যাকআপ এবং পুনরুদ্ধার,নিখুঁত ত্রুটি রেকর্ড, ত্রুটি পুনরায় সেট, মোটর পরামিতি দুটি গ্রুপফ্রি সুইচিং, সফটওয়্যার swap আউটপুট তারের, টার্মিনাল আপ / ডাউন

ফাংশন

কীপ্যাড

LED ডিজিটাল কীবোর্ড এবং এলসিডি কীপ্যাড (বিকল্প)

যোগাযোগ

স্ট্যান্ডার্ডঃ

MODBUS যোগাযোগ

খুলতে পারে এবং প্রফিনেট (উন্নয়নে)

পিজি কার্ড

ইনক্রিমেন্টাল এনকোডার ইন্টারফেস কার্ড (ডিফারেনশিয়াল আউটপুট এবং ওপেন কালেক্টর),রোটারি ট্রান্সফরমার কার্ড

ইনপুট টার্মিনাল

স্ট্যান্ডার্ডঃ

৫টি ডিজিটাল ইনপুট টার্মিনাল, যার মধ্যে একটি 50kHz পর্যন্ত উচ্চ গতির ইমপ্লান্স ইনপুট সমর্থন করে;

২টি এনালগ ইনপুট টার্মিনাল, 0 ~ 10V ভোল্টেজ ইনপুট বা 0 ~ 20mA বর্তমান ইনপুট সমর্থন করে;

অপশন কার্ড:

৪টি ডিজিটাল ইনপুট টার্মিনাল

2 অ্যানালগ ইনপুট টার্মিনাল.সপোর্ট-10V-+10V ভোল্টেজ ইনপুট

আউটপুট টার্মিনাল

স্ট্যান্ডার্ডঃ

১টি ডিজিটাল আউটপুট টার্মিনাল

১টি উচ্চ গতির ইমপ্লান্স আউটপুট টার্মিনাল (ওপেন কলক্টর টাইপ), ০ ~ ৫০ কিলোহার্টজ স্কয়ার ওয়েভ সিগন্যাল আউটপুট সমর্থন করে;

১টি রিলে আউটপুট টার্মিনাল (দ্বিতীয় রিলে একটি বিকল্প)

২টি অ্যানালগ আউটপুট টার্মিনাল, 0 ~ 20mA বর্তমান আউটপুট বা 0 ~ 10V ভোল্টেজ আউটপুট সমর্থন করে;

অপশন কার্ডঃ ৪টি ডিজিটাল আউটপুট টার্মিনাল

সুরক্ষা

সুরক্ষা ফাংশনটির জন্য অধ্যায় 6 "সমস্যা নিরসন এবং প্রতিকার" দেখুন।

পরিবেশ

ইনস্টলেশনের স্থান

ঘরের ভিতরে, সরাসরি সূর্যের আলো, ধুলো, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেলের ধোঁয়া, বাষ্প, ড্রপ বা লবণ নেই।

উচ্চতা

০-৩০০০ মিটার। ইনভার্টারটি হ্রাস করা হবে যদি উচ্চতা 1000 মিটারের বেশি হয় এবং উচ্চতা 100 মিটার বৃদ্ধি হলে নামমাত্র আউটপুট বর্তমান 1% হ্রাস পাবে

পরিবেশে তাপমাত্রা

-১০°C~+৪০°C,সর্বোচ্চ ৫০°C (যদি পরিবেষ্টন তাপমাত্রা ৪০°C থেকে ৫০°C এর মধ্যে থাকে তবে তা হ্রাস করা হয়) তাপমাত্রা ১°C বৃদ্ধি হলে নামমাত্র আউটপুট বর্তমান ১.৫% হ্রাস পায়

আর্দ্রতা

৯৫% এর নিচে, ঘনীভবন ছাড়া

কম্পন

৫.৯ মি/সেকেন্ডের কম²(০.৬ গ্রাম)

সংরক্ষণের তাপমাত্রা

-২০°সি ~ +৬০°সি

অন্যান্য

ইনস্টলেশন

দেওয়াল-মাউন্ট, মেঝে নিয়ন্ত্রিত ক্যাবিনেট, transmural

সুরক্ষা স্তর

আইপি ২০

ঠান্ডা করার পদ্ধতি

জোরপূর্বক বায়ু শীতল

ই এম সি

সিই ROHS

অভ্যন্তরীণ EMC ফিল্টার

EN61800-3 এর সাথে সঙ্গতিপূর্ণ

ক্যাটাগরি C3

3^rdপরিবেশ

মডেল

পাওয়ার ক্ষমতা

(কেভিএ)

ইনপুট বর্তমান

(A)

আউটপুট বর্তমান ((A)

অভিযোজিত মোটর

(কেডব্লিউ)

আকার

ব্রেক ইউনিট

ভারী লোড

হালকা লোড

তিন ফেজঃ 380-480V,50/60Hz

VFD530-R75GT4B

1.5

3.4

2.5

4.2

0.75

আকার A

অভ্যন্তরীণ

VFD530-1R5GT4B

3

5

4.2

5.6

1.5

VFD530-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD530-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD530-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

আকার B

VFD530-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD530-011G/015PT4B

17

26.0

25.0

31.0

11

সাইজ সি

অভ্যন্তরীণ

VFD530-015G/018PT4B

21

35.0

32.0

37.0

15

VFD530-018G/022PT4B

24

38.5

37.0

45.0

18.5

আকার D

VFD530-022G/030PT4B

30

46.5

45.0

57.0

22

VFD530-030G/037PT4

40

62.0

60.0

75.0

30

আকার E

বিকল্প

VFD530-037G/045PT4

50

76.0

75.0

87.0

37

VFD530-045G/055PT4

60

92.0

90.0

110.0

45

আকার F

VFD530-055G/075PT4

75

113.0

110.0

135.0

55

VFD530-075G/090PT4

104

157.0

152.0

165.0

75

আকার G

VFD530-090G/110PT4

112

170.0

176.0

210.0

90

বাহ্যিক

VFD530-110G/132PT4

145

220.0

210.0

253.0

110

আকার H

VFD530-132G/160PT4

170

258.0

253.0

304.0

132

আকার I

VFD530-160G/185PT4

210

320.0

304.0

360.0

160

VFD530-185G/200PT4

245

372.0

360.0

380.0

185

আকার J

VFD530-200G/220PT4

250

380.0

380.0

426.0

200

VFD530-220G/250PT4

280

425.0

426.0

465.0

220

আকার K

VFD530-250G/280PT4

315

479.0

465.0

520.0

250

VFD530-280G/315PT4

350

532.0

520.0

585.0

280

আকার L

VFD530-315G/355PT4

385

585.0

585.0

650.0

315

VFD530-355G/400PT4

420

638.0

650.0

725.0

355

আকার এম

VFD530-400G/450PT4

470

714.0

725.0

820.0

400

VFD530-450G/500PT4

530

800.0

820.0

/

450

আকার N

VFD530-500G/560PT4

580

880.0

900.0

/

500

VFD530-560G/630PT4

630

950.0

980.0

/

560

আকার O

VFD530-630GT4

710

1080

1120.

/

630

আকার O

VFD530-710GT4

790

1200

1260

/

710

আকার O

একক ফেজঃ 220V, 50/60HZ

VFD530-R40GS2

1.3

6.0

3.2

5.6

0.4

আকার A

অন্তর্নির্মিত

VFD530-R75GS2

2.4

11.0

5.6

8.0

0.75

আকার A

VFD530-1R5GS2

3.5

15.0

8.0

10.6

1.5

আকার A

VFD530-2R2GS2

5.5

25.0

10.6

14.0

2.2

আকার A

VFD530-4R0GS2

7.7

35.0

17.0

23.0

4.0

আকার B

VFD530-5R5GS2

8.9

53.0

25.0

31.0

5.5

সাইজ সি

VFD530-7R5GS2

11

67.0

32.0

37.0

7.5

সাইজ সি
