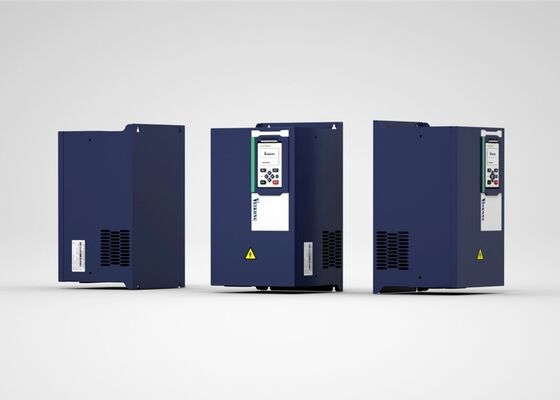

VEIKONG CH530 ক্রেন হোইস্ট ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ 380V হাই টর্ক ভিএফডি ব্রেক কন্ট্রোল এবং অ্যান্টি-স্লিপ ফাংশন সহ

পণ্যের সংক্ষিপ্ত বিবরণ

VEIKONG CH530 সিরিজ হ'ল একটি উচ্চ-কার্যকারিতা ভেক্টর পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ যা বিশেষত ক্রেন, লিফট, লিঞ্চ এবং অন্যান্য উত্তোলন সরঞ্জামগুলির জন্য তৈরি করা হয়েছে।এটি নিরাপদ উত্তোলন সমর্থন করার জন্য ডেডিকেটেড ক্রেন ফাংশন সঙ্গে সঠিক মোটর নিয়ন্ত্রণ একত্রিত, মসৃণ হ্রাস, স্থিতিশীল কম গতির অপারেশন, এবং নির্ভরযোগ্য যান্ত্রিক ব্রেক সমন্বয়।

CH530 একটি তিন-ফেজ এসি 380V480V পাওয়ার সাপ্লাই দিয়ে কাজ করে এবং 0.75kW থেকে 710kW পর্যন্ত পাওয়ার পরিসীমা জুড়ে। এটি অ্যাসিনক্রোন মোটর এবং স্থায়ী চুম্বক সিঙ্ক্রোন মোটর সমর্থন করে,এটি উভয় নতুন ক্রেন সিস্টেম এবং সরঞ্জাম আধুনিকীকরণ প্রকল্পের জন্য উপযুক্ত.

চাহিদাপূর্ণ উত্তোলন অ্যাপ্লিকেশনের জন্য, ড্রাইভটি পেশাদার ব্রেক সিকোয়েন্স কন্ট্রোল, উচ্চ স্টার্ট টর্ক, অ্যান্টি-স্লিপ কন্ট্রোল, শূন্য সার্ভো সুরক্ষা,এবং প্রকৃত লোড অনুযায়ী স্বয়ংক্রিয় গতি সমন্বয়.

পণ্যের হাইলাইটস

• ক্রেন এবং উত্তোলন সরঞ্জামের জন্য নির্দিষ্ট পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ
• পাওয়ার রেঞ্জ ০.৭৫ কিলোওয়াট থেকে ৭১০ কিলোওয়াট
• তিন-ফেজ এসি 380V480V ইনপুট
• পেশাদার যান্ত্রিক ব্রেক সিকোয়েন্স নিয়ন্ত্রণ
• ব্রেক মুক্তির আগে প্রাক টর্ক উত্পাদন
• ক্লোজ লুপ ভেক্টর কন্ট্রোলের অধীনে 0Hz এ 150% পর্যন্ত স্টার্ট টর্ক
• উত্তোলন এবং নামানোর জন্য অ্যান্টি-স্লিপ নিয়ন্ত্রণ
• অতিরিক্ত লোড ধরে রাখার সুরক্ষার জন্য শূন্য সার্ভো ফাংশন
• হালকা লোডের অবস্থায় স্বয়ংক্রিয় গতি বৃদ্ধি
• ভারী লোডের অবস্থার অধীনে স্বয়ংক্রিয় গতি হ্রাস
• রৈখিক এবং এস-কার্ভ ত্বরণ এবং বিলম্ব
• চারটি গ্রুপের নিয়ন্ত্রিত ত্বরণ এবং বিলম্ব সময়
• ডেডিকেটেড ক্রেন অ্যাপ্লিকেশন প্যারামিটার ম্যাক্রো
• অ্যাসিনক্রোন এবং স্থায়ী চুম্বকযুক্ত সিঙ্ক্রোন মোটরগুলির জন্য সমর্থন
• স্ট্যান্ডার্ড মোডবাস আরটিইউ যোগাযোগ
• অপশনাল কমিউনিকেশন এবং এনকোডার এক্সপেনশন কার্ড

পেশাদার ব্রেক সিকোয়েন্স নিয়ন্ত্রণ

মোটর এবং যান্ত্রিক ব্রেকের মধ্যে সুনির্দিষ্ট সমন্বয় ক্রেন উত্তোলন অ্যাপ্লিকেশনগুলিতে অপরিহার্য। যদি যথেষ্ট মোটর টর্চ প্রতিষ্ঠিত হওয়ার আগে ব্রেকটি মুক্তি দেওয়া হয়,ঝুলন্ত লোড অনির্দেশ্যভাবে স্লিপ বা সরানো হতে পারে.

CH530 ড্রাইভের আউটপুট ফ্রিকোয়েন্সি, আউটপুট বর্তমান, এবং পূর্বনির্ধারিত বিলম্ব সময় অনুযায়ী ব্রেক মুক্তি এবং চাপ নিয়ন্ত্রণ করে। যান্ত্রিক ব্রেক মুক্তির আগে,ড্রাইভটি স্থগিত লোডকে সমর্থন করার জন্য প্রয়োজনীয় প্রাক-টর্ক নির্ধারণ করতে পারে.

থামার সময়, ড্রাইভটি যান্ত্রিক ব্রেক প্রয়োগের সাথে মোটর হ্রাসের সমন্বয় করে।ব্রেক-লিভিং এবং ব্রেক-বন্ধ করার স্থায়ী বিলম্বগুলি মোটর অনুসারে নিয়ন্ত্রণ ক্রমকে অনুকূল করতে দেয়, ব্রেক প্রতিক্রিয়া সময়, লোড অবস্থা, এবং ক্রেন প্রক্রিয়া।

শূন্য গতিতে উচ্চ স্টার্ট টর্ক

CH530 ভি / এফ নিয়ন্ত্রণ, সেন্সরহীন ভেক্টর নিয়ন্ত্রণ এবং এনকোডার ফিডব্যাক সহ বন্ধ লুপ ভেক্টর নিয়ন্ত্রণ সমর্থন করে।

বন্ধ লুপ ভেক্টর নিয়ন্ত্রণের অধীনে ড্রাইভটি 0Hz এ 150% পর্যন্ত স্টার্ট টর্ক সরবরাহ করতে পারে। এটি যান্ত্রিক ব্রেকটি মুক্তি পাওয়ার আগে মোটরকে পর্যাপ্ত টর্ক তৈরি করতে সক্ষম করে,লিফটগুলির জন্য স্থিতিশীল শুরু কর্মক্ষমতা প্রদান, লিঞ্চ, এবং অন্যান্য সরঞ্জাম যা একটি ঝুলন্ত লোড দিয়ে শুরু হয়।

শক্তিশালী কম গতির টর্কও হঠাৎ চলাচল বা অত্যধিক যান্ত্রিক প্রভাব ছাড়াই মসৃণ উত্তোলন এবং কমিয়ে দেয়।

অ্যান্টি-স্লিপ কন্ট্রোল

ইন্টিগ্রেটেড অ্যান্টি-স্লিপ ফাংশন স্টার্টআপ, স্টপিং, লিফটিং এবং নিচে নেওয়ার সময় অপ্রত্যাশিত লোড আন্দোলন কমাতে সাহায্য করে।

ব্রেক-আউট প্রক্রিয়া এবং কম গতিতে অপারেশন চলাকালীন মোটর টর্ক স্থিতিশীল বজায় রেখে,CH530 মোটর এবং যান্ত্রিক ব্রেকের মধ্যে অপর্যাপ্ত স্টার্ট টর্ক বা অনুপযুক্ত সমন্বয় কারণে লোড স্লিপ প্রতিরোধ করতে সাহায্য করে.

এই বৈশিষ্ট্যটি বিশেষত বৈদ্যুতিক লিফট, ভারী-ডুয়িং উইঞ্চ, খনি লিফট এবং শিল্প ক্রেন উত্তোলন প্রক্রিয়াগুলির জন্য দরকারী।

শূন্য সার্ভো সুরক্ষা

জিরো-সার্ভো ফাংশন ক্রেন বন্ধ হলে অতিরিক্ত সুরক্ষা প্রদান করে।

যদি যান্ত্রিক ব্রেকটি সঠিকভাবে বন্ধ না হয় বা পর্যাপ্ত ধরে রাখার শক্তি সরবরাহ করতে না পারে তবে ড্রাইভটি মোটর শ্যাফ্টের গতি সনাক্ত করতে পারে।এটি তারপর একটি অ্যালার্ম ইস্যু করার সময় বর্তমান লোড বা ট্রলি অবস্থান বজায় রাখতে সাহায্য করার জন্য ধরে রাখা টর্ক উৎপন্ন করতে পারেন.

এই ফাংশনটি যান্ত্রিক ব্রেককে প্রতিস্থাপন করে না, তবে এটি অস্বাভাবিক আন্দোলন সনাক্ত করতে এবং উত্তোলন সিস্টেমের নিরাপত্তা উন্নত করার জন্য একটি অতিরিক্ত নিয়ন্ত্রণ স্তর সরবরাহ করে।

লোডের ভিত্তিতে স্বয়ংক্রিয় গতি সামঞ্জস্য

CH530 স্বয়ংক্রিয়ভাবে প্রকৃত লোড অবস্থার অনুযায়ী অপারেটিং গতি সামঞ্জস্য করতে পারে।

যখন সনাক্ত করা বোঝা হালকা হয়, ড্রাইভটি উত্তোলন চক্রকে সংক্ষিপ্ত করতে এবং হ্যান্ডলিং দক্ষতা উন্নত করতে অপারেটিং গতি বাড়িয়ে তুলতে পারে। যখন বোঝা ভারী হয় বা একটি ওভারলোড অবস্থা সনাক্ত করা হয়,ড্রাইভ মোটর রক্ষা করার জন্য অপারেটিং গতি হ্রাস, ড্রাইভ, ব্রেক, এবং যান্ত্রিক ট্রান্সমিশন সিস্টেম।

এটি যন্ত্রপাতি সুরক্ষার সাথে আপস না করে বিভিন্ন লোডের অবস্থার অধীনে ক্রেনকে দক্ষতার সাথে কাজ করার অনুমতি দেয়।

মসৃণ ত্বরণ এবং বিলম্ব

উভয় রৈখিক এবং এস-ক্রুভ ত্বরণ এবং হ্রাস সমর্থিত। বিভিন্ন অপারেটিং পর্যায়ে এবং ক্রেন আন্দোলন জন্য ত্বরণ এবং হ্রাস সময় চার গ্রুপ কনফিগার করা যেতে পারে।

মসৃণ গতির রূপান্তর হ্রাস করতে সাহায্য করেঃ

• স্টার্ট এবং স্টপিংয়ের সময় যান্ত্রিক শক
• গতি পরিবর্তনের সময় লোড সুইং
• গিয়ারবক্স এবং কপলিংয়ের উপর চাপ
• তারের দড়ি এবং যান্ত্রিক ব্রেক উপর প্রভাব
• চাকা এবং ভ্রমণ যন্ত্রপাতি উপর পরা

ক্রেন অ্যাপ্লিকেশন ম্যাক্রো

CH530 সাধারণ ক্রেন অ্যাপ্লিকেশনের জন্য ডেডিকেটেড প্যারামিটার ম্যাক্রো সরবরাহ করে। এই ম্যাক্রোগুলি প্রাথমিক সেটআপকে সহজ করে তোলে এবং কমিশনিংয়ের জন্য একটি ব্যবহারিক সূচনা পয়েন্ট সরবরাহ করে।

অ্যাপ্লিকেশন ম্যাক্রো ব্যবহার করা যেতে পারেঃ

• উত্তোলন ও নামানো
• ট্রলিবাস ভ্রমণ
• সেতু ভ্রমণ
• টাওয়ার ক্রেনের ঘূর্ণন

উপযুক্ত ম্যাক্রো নির্বাচন করার পর, কমিশনিং ইঞ্জিনিয়ার প্রকৃত সরঞ্জাম অনুযায়ী মোটর, ব্রেক, গতি, এবং নিয়ন্ত্রণ পরামিতি সামঞ্জস্য করতে পারেন।

সাধারণ অ্যাপ্লিকেশন

VEIKONG CH530 এর জন্য উপযুক্তঃ

• বৈদ্যুতিক তারের দড়ি উত্তোলন যন্ত্র
• বৈদ্যুতিক চেইন লিফট
• ইন্ডাস্ট্রিয়াল লিঞ্চ
• উড়োজাহাজের ক্রেন
• ব্রিজ ক্রেন
• গ্যান্ট্রি ক্রেন
• টাওয়ার ক্রেন
• পোর্ট ক্রেন
• কন্টেইনার হ্যান্ডলিং ক্রেন
• নির্মাণের জন্য উত্তোলন সরঞ্জাম
• খনির হাউজ
• ধাতুবিদ্যার ক্রেন
• কারখানার ক্রেন
• ট্রলিবাসের যাতায়াত ব্যবস্থা
• সেতু ভ্রমণ প্রক্রিয়া
• ক্রেনের ঘূর্ণনযন্ত্র
