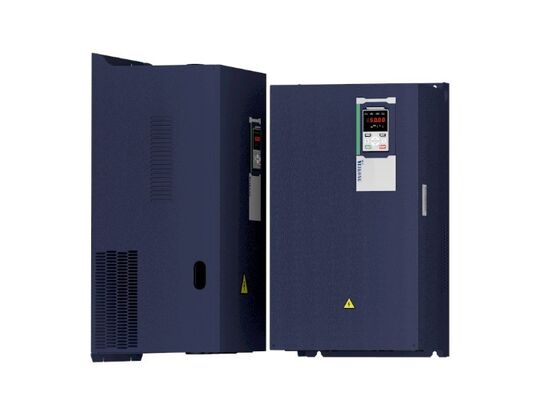

০.৭৫-৭১০ কিলোওয়াট এসি ড্রাইভের জন্য অ্যান্টি-সোয় এবং ব্রেক কন্ট্রোল সহ ৩৮০V হেভি ডিউটি ​​ক্রেন ইনভার্টার VEIKONG CH530

পণ্যের ভূমিকা

VEIKONG CH530 হ'ল ক্রেন, বৈদ্যুতিক লিফট, লিঞ্চ এবং শিল্প উত্তোলন যন্ত্রপাতিগুলির জন্য তৈরি একটি ভারী দায়িত্ব এসি ড্রাইভ।এটি স্থিতিশীল শুরু প্রদানের জন্য ডেডিকেটেড ক্রেন ফাংশন সঙ্গে সঠিক মোটর নিয়ন্ত্রণ একত্রিত, মসৃণ গতি নিয়ন্ত্রণ, নির্ভরযোগ্য যান্ত্রিক ব্রেক সমন্বয় এবং উন্নত লোড নিয়ন্ত্রণ।

CH530 তিন-ফেজ এসি 380V-480V পাওয়ার সাপ্লাই সমর্থন করে এবং 0.75kW থেকে 710kW পর্যন্ত মোটর পাওয়ার রেটিংগুলি কভার করে। এটি উভয় অ্যাসিনক্রোন মোটর এবং স্থায়ী চুম্বক সিঙ্ক্রোন মোটর নিয়ন্ত্রণ করতে পারে,এটিকে নতুন ক্রেন সিস্টেমের জন্য উপযুক্ত করে তোলে, সরঞ্জাম আপগ্রেড এবং প্রতিস্থাপন প্রকল্প।

প্রচলিত সাধারণ-উদ্দেশ্য ইনভার্টারগুলির তুলনায়, CH530 উত্তোলন, নামানো, ট্রলি ট্র্যাভেল, ব্রিজ ভ্রমণ এবং স্টিভিং প্রক্রিয়াগুলির জন্য অ্যাপ্লিকেশন-নির্দিষ্ট ফাংশন সরবরাহ করে।এর পেশাদার নিয়ন্ত্রণ অ্যালগরিদম ক্রেনের নিরাপত্তা উন্নত করতে সাহায্য করে, অপারেটিং দক্ষতা, এবং কমিশনিং সুবিধা।

প্রধান পণ্য হাইলাইটস

• ক্রেন এবং উত্তোলন সরঞ্জামের জন্য নির্দিষ্ট পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ
• তিন-ফেজ এসি 380V-480V ইনপুট ভোল্টেজ
• ০.৭৫ কিলোওয়াট থেকে ৭১০ কিলোওয়াট পর্যন্ত বিস্তৃত শক্তি পরিসীমা
• পেশাদার যান্ত্রিক ব্রেক সিকোয়েন্স নিয়ন্ত্রণ
• এনকোডার ফিডব্যাক সহ 0Hz এ 150% পর্যন্ত স্টার্ট টর্ক
• ট্রলি এবং ব্রিজ ভ্রমণের জন্য ইন্টিগ্রেটেড অ্যান্টি-সোয়াইং নিয়ন্ত্রণ
• অতিরিক্ত লোড ধরে রাখার সুরক্ষার জন্য শূন্য সার্ভো ফাংশন
• হালকা লোডের অবস্থায় স্বয়ংক্রিয় গতি বৃদ্ধি
• ভারী লোডের অবস্থার অধীনে স্বয়ংক্রিয় গতি হ্রাস
• মসৃণ রৈখিক এবং S- বক্ররেখা ত্বরণ এবং বিলম্ব
• দ্রুত কমিশনিংয়ের জন্য বিল্ট-ইন ক্রেন প্যারামিটার ম্যাক্রো
• অ্যাসিনক্রোন এবং স্থায়ী চুম্বকযুক্ত সিঙ্ক্রোন মোটরগুলির জন্য সমর্থন
• স্ট্যান্ডার্ড মোডবাস আরটিইউ যোগাযোগ
• অপশনাল ইন্ডাস্ট্রিয়াল ইথারনেট এবং ফিল্ডবাস যোগাযোগ
• একাধিক এনকোডার এবং I/O সম্প্রসারণের বিকল্প
• ২৪ মাসের ওয়ারেন্টি এবং পেশাদার প্রযুক্তিগত সহায়তা

পণ্যের বৈশিষ্ট্য

সঠিক যান্ত্রিক ব্রেক নিয়ন্ত্রণ

ক্রেন এবং লিফট অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য ব্রেক সমন্বয় অপরিহার্য। CH530 মোটর বর্তমান, আউটপুট ফ্রিকোয়েন্সি এবং সামঞ্জস্যযোগ্য টাইমিং সেটিংস অনুযায়ী যান্ত্রিক ব্রেক নিয়ন্ত্রণ করে।

যান্ত্রিক ব্রেক মুক্তি আগে, ড্রাইভ প্রয়োজনীয় মোটর টর্ক স্থাপন করতে পারেন। এই স্টার্টআপের সময় ঝুলন্ত লোড থেকে ড্রপ বা স্লিপ প্রতিরোধ করতে সাহায্য করে।ড্রাইভ একটি মসৃণ এবং নিয়ন্ত্রিত স্টপ অর্জনের জন্য মোটর হ্রাস এবং ব্রেক প্রয়োগ সমন্বয়.

ক্রেনের কাঠামো, মোটরের বৈশিষ্ট্য, লোডের অবস্থা এবং যান্ত্রিক ব্রেক প্রতিক্রিয়া অনুযায়ী একাধিক ব্রেক টাইমিং পরামিতি সামঞ্জস্য করা যেতে পারে।

শক্তিশালী ভারী লোড স্টার্ট পারফরম্যান্স

CH530 চ্যালেঞ্জিং উত্তোলন অ্যাপ্লিকেশনগুলির জন্য দুর্দান্ত কম গতির টর্ক পারফরম্যান্স সরবরাহ করে। বন্ধ লুপ ভেক্টর নিয়ন্ত্রণের অধীনে, ড্রাইভটি 0Hz এ 150% পর্যন্ত স্টার্ট টর্ক সরবরাহ করতে পারে।

এটি যান্ত্রিক ব্রেকটি মুক্তি পাওয়ার আগে মোটরকে পর্যাপ্ত টর্ক তৈরি করতে সক্ষম করে। এটি বিশেষত লিফট, লিঞ্চ, খনির উত্তোলন সিস্টেম,এবং অন্যান্য যন্ত্রপাতি যা প্রায়ই একটি স্থগিত লোড দিয়ে শুরু হয়.

উত্তোলনের নিরাপত্তার জন্য অ্যান্টি-স্লিপ নিয়ন্ত্রণ

অন্তর্নির্মিত অ্যান্টি-স্লিপ অ্যালগরিদম উত্তোলন এবং কমানোর সময় অপ্রত্যাশিত লোড আন্দোলন প্রতিরোধ করতে সাহায্য করে। ড্রাইভ কম গতি অপারেশন, স্টার্টআপ, এবং দিক পরিবর্তন সময় স্থিতিশীল মোটর টর্ক বজায় রাখে.

এই ফাংশনটি মোটর এবং যান্ত্রিক ব্রেকের মধ্যে অপর্যাপ্ত স্টার্ট টর্ক বা ভুল সমন্বয়ের কারণে লোড স্লিপিংয়ের ঝুঁকি হ্রাস করে।

ইন্টিগ্রেটেড অ্যান্টি-সোয়াইং টেকনোলজি

লোড সুইং ক্রেনের দক্ষতা হ্রাস করতে পারে এবং সঠিক অবস্থানকে কঠিন করে তুলতে পারে। CH530 এর মধ্যে ট্রলি এবং ব্রিজ ভ্রমণ প্রক্রিয়াগুলির জন্য একটি অ্যান্টি-সুইং কন্ট্রোল ফাংশন রয়েছে।

ত্বরণ এবং হ্রাস প্রক্রিয়া অপ্টিমাইজ করার মাধ্যমে, ড্রাইভ স্থগিত লোড দোলন কমাতে সাহায্য করে।এটি অপারেটরকে লোডটি দ্রুত অবস্থানে রাখতে দেয় এবং অপ্রয়োজনীয় সামনের দিকে এবং পিছনের দিকে সামঞ্জস্য হ্রাস করে.

শূন্য সার্ভো লোড ধরে রাখার ফাংশন

যদি যান্ত্রিক ব্রেকটি সঠিকভাবে বন্ধ করতে ব্যর্থ হয় বা পর্যাপ্ত ধরে রাখার শক্তি সরবরাহ করতে না পারে তবে মোটর শ্যাফ্টটি ঘোরানো শুরু করতে পারে। CH530 এই আন্দোলনটি সনাক্ত করতে পারে এবং শূন্য-সার্ভো ফাংশনটি সক্রিয় করতে পারে।

ড্রাইভটি লোড বা ট্রলিটির বর্তমান অবস্থান বজায় রাখতে সহায়তা করার জন্য টর্ক তৈরি করে। একই সাথে, একটি অ্যালার্ম অস্বাভাবিক অবস্থার বিষয়ে অপারেটরকে অবহিত করার জন্য ট্রিগার করা যেতে পারে।

স্বয়ংক্রিয় হালকা-লোড গতি বৃদ্ধি

যখন প্রকৃত লোড নামমাত্র লোডের চেয়ে কম হয়, তখন CH530 স্বয়ংক্রিয়ভাবে কাজের চক্রকে সংক্ষিপ্ত করতে এবং হ্যান্ডলিং দক্ষতা উন্নত করতে অপারেটিং গতি বাড়িয়ে তুলতে পারে।

এই ফাংশনটি ক্রেনগুলির জন্য দরকারী যা প্রায়শই বিভিন্ন লোড স্তরের সাথে কাজ করে। এটি পুনরাবৃত্তি ম্যানুয়াল গতি সামঞ্জস্যের প্রয়োজন ছাড়াই হালকা লোডের অবস্থার অধীনে দ্রুত অপারেশন সক্ষম করে।

স্বয়ংক্রিয় ভারী লোড গতি হ্রাস

যখন একটি ভারী লোড বা অতিরিক্ত লোড অবস্থা সনাক্ত করা হয়, ড্রাইভ স্বয়ংক্রিয়ভাবে অপারেটিং গতি হ্রাস করতে পারেন। এই মোটর, ইনভার্টার, গিয়ারবক্স, যান্ত্রিক ব্রেক রক্ষা করতে সাহায্য করে,এবং অন্যান্য ট্রান্সমিশন উপাদান.

হালকা লোডের গতি বৃদ্ধি এবং ভারী লোডের গতি হ্রাসের সংমিশ্রণটি নির্ভরযোগ্য লোড নিয়ন্ত্রণ বজায় রেখে ক্রেনকে দক্ষতার সাথে পরিচালনা করতে দেয়।

মসৃণ গতি নিয়ন্ত্রণ

CH530 উভয় রৈখিক এবং S- বক্ররেখা ত্বরণ এবং বিলম্ব সমর্থন করে। ক্রেনের বিভিন্ন আন্দোলনের জন্য ত্বরণ এবং বিলম্বের সময়গুলির চারটি গ্রুপ কনফিগার করা যেতে পারে।

মসৃণ গতির রূপান্তরগুলি স্টার্ট, স্টপিং এবং দিক পরিবর্তন করার সময় যান্ত্রিক প্রভাব হ্রাস করতে সহায়তা করে। তারা লোড সুইং হ্রাস করতে পারে এবং গিয়ারবক্স, কাপলিং,তারের দড়ি, চাকা এবং যান্ত্রিক কাঠামো।

একাধিক ক্রেন কন্ট্রোল ম্যাক্রো

প্রাক-প্রোগ্রামকৃত ক্রেন প্যারামিটার ম্যাক্রো CH530 মধ্যে একীভূত করা হয়। এই ম্যাক্রো উত্তোলন, ট্রলি ভ্রমণ, সেতু ভ্রমণ,এবং টাওয়ার ক্রেনের স্লেভিং সিস্টেম.

কমিশনিং ইঞ্জিনিয়ার প্রাসঙ্গিক অ্যাপ্লিকেশন ম্যাক্রো নির্বাচন করতে পারেন এবং তারপর প্রকৃত সরঞ্জাম অনুযায়ী মোটর এবং নিয়ন্ত্রণ পরামিতি সামঞ্জস্য করতে পারেন।

নমনীয় মোটর নিয়ন্ত্রণ বিকল্প

CH530 ভি / এফ নিয়ন্ত্রণ, সেন্সরহীন ভেক্টর নিয়ন্ত্রণ এবং এনকোডার ফিডব্যাক সহ বন্ধ লুপ ভেক্টর নিয়ন্ত্রণ সমর্থন করে।

ভি / এফ নিয়ন্ত্রণটি বেসিক গতি নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। সেন্সরবিহীন ভেক্টর নিয়ন্ত্রণ একটি এনকোডার ছাড়াই উন্নত টর্ক এবং গতি কর্মক্ষমতা সরবরাহ করে।ক্লোজড লুপ ভেক্টর কন্ট্রোল আরো সঠিক গতি এবং টর্ক নিয়ন্ত্রণ চাহিদা উত্তোলন অ্যাপ্লিকেশন জন্য উপলব্ধ করা হয়.

সাধারণ অ্যাপ্লিকেশন

VEIKONG CH530 বিভিন্ন ধরণের উত্তোলন এবং উপকরণ হ্যান্ডলিং সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছেঃ

• বৈদ্যুতিক তারের দড়ি উত্তোলন যন্ত্র
• চেইন লিফট
• ইন্ডাস্ট্রিয়াল লিঞ্চ
• উড়োজাহাজের ক্রেন
• ব্রিজ ক্রেন
• গ্যান্ট্রি ক্রেন
• টাওয়ার ক্রেন
• পোর্ট ক্রেন
• কন্টেইনার হ্যান্ডলিং ক্রেন
• বিল্ডিং লিফটিং সিস্টেম
• খনির হাউজ
• ধাতুবিদ্যার ক্রেন
• কারখানার ক্রেন
• স্টোরেজ উপাদান হ্যান্ডলিং সরঞ্জাম
• ট্রলি এবং ব্রিজ ভ্রমণ প্রক্রিয়া
• ক্রেনের ঘূর্ণনযন্ত্র

অ্যাপ্লিকেশন সুবিধা

উত্তোলন যন্ত্রপাতি জন্য

CH530 উচ্চ স্টার্ট টর্ক, পেশাদার ব্রেক নিয়ন্ত্রণ, অ্যান্টি-স্লিপ সুরক্ষা এবং স্থিতিশীল কম গতিতে অপারেশন সরবরাহ করে। এই ফাংশনগুলি নিরাপদ এবং মসৃণ উত্তোলন এবং কমিয়ে আনতে সহায়তা করে।

ট্রলিবাস ভ্রমণের জন্য

ড্রাইভ মসৃণ ত্বরণ, নির্ভুল গতি নিয়ন্ত্রণ এবং অ্যান্টি-স্কি কন্ট্রোল সরবরাহ করে। এটি লোড সোয়িং হ্রাস করতে এবং অনুভূমিক অবস্থান উন্নত করতে সহায়তা করে।

ব্রিজ এবং গ্যান্ট্রি ভ্রমণের জন্য

একাধিক গতি সেটিং, এস-কার্ভ নিয়ন্ত্রণ, এবং সিঙ্ক্রোনাইজড ত্বরণ এবং হ্রাস ভ্রমণ স্থিতিশীলতা উন্নত এবং যান্ত্রিক শক কমাতে সাহায্য করে।

টাওয়ার ক্রেনের জন্য

CH530 মসৃণ স্টার্ট, স্টপিং এবং দিক পরিবর্তন প্রদান করে। এটি স্টিভিং অপারেশন চলাকালীন কাঠামোগত কম্পন এবং যান্ত্রিক প্রভাব হ্রাস করতে সহায়তা করে।

লিঞ্চ এবং খনির লিফটগুলির জন্য

ক্লোজড লুপ ভেক্টর কন্ট্রোল, উচ্চ স্টার্ট টর্ক, এবং নির্ভরযোগ্য ব্রেক সমন্বয় ভারী লোড উল্লম্ব পরিবহন জন্য উন্নত নিয়ন্ত্রণ প্রদান।

যোগাযোগ এবং সম্প্রসারণের বিকল্প

পিএলসি, এইচএমআই এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার সাথে সংযোগের জন্য মডবাস আরটিইউ যোগাযোগ স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত।

প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিম্নলিখিত যোগাযোগের বিকল্পগুলি উপলব্ধঃ

• Modbus TCP
• খুলতে পারে
• প্রফিনেট
• EtherCAT

ঐচ্ছিক ইনক্রিমেন্টাল এনকোডার কার্ড, রিসোলভার কার্ড, যোগাযোগ কার্ড এবং I/O সম্প্রসারণ মডিউলও পাওয়া যায়। এই বিকল্পগুলি CH530 কে বিভিন্ন প্রতিক্রিয়া, টার্মিনাল, নেটওয়ার্কিং,এবং অটোমেশন প্রয়োজনীয়তা.

ব্রেকিং সিস্টেমের কনফিগারেশন

0.75kW থেকে 90kW পর্যন্ত CH530 মডেলগুলি অন্তর্নির্মিত ব্রেকিং ইউনিট সহ উপলব্ধ, বাহ্যিক উপাদানগুলির সংখ্যা হ্রাস করে এবং নিয়ন্ত্রণ ক্যাবিনেটের স্থান সাশ্রয় করে।

110kW থেকে 710kW পর্যন্ত মডেলগুলি উপযুক্ত বাহ্যিক ব্রেকিং ইউনিটগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। ব্রেকিং প্রতিরোধক এবং ব্রেকিং ইউনিটটি মোটর শক্তি, উত্তোলন লোড,ধীর গতির সময়, অপারেটিং চক্র, এবং প্রয়োজনীয় ব্রেকিং ডিউটি।

VEIKONG গ্রাহকদের প্রকৃত অ্যাপ্লিকেশন অনুযায়ী ব্রেকিং রেসিস্টর এবং ব্রেকিং ইউনিট নির্বাচন করতে সহায়তা করতে পারে।

কেন VEIKONG বেছে নিন?

বিশেষায়িত ক্রেন নিয়ন্ত্রণ সমাধান

CH530 বিশেষভাবে উত্তোলন সরঞ্জামগুলির জন্য তৈরি করা হয়েছে এবং একটি ড্রাইভ প্ল্যাটফর্মে গুরুত্বপূর্ণ ক্রেন ফাংশনগুলিকে সংহত করে।

অভিজ্ঞ প্রযুক্তিগত দল

VEIKONG-এর প্রযুক্তিগত এবং ব্যবস্থাপনা দলগুলির শিল্প ড্রাইভ নিয়ন্ত্রণ এবং মোটর অ্যাপ্লিকেশনগুলিতে 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে।

বিস্তৃত পণ্য নির্বাচন

ক্ষুদ্র উত্তোলন, মাঝারি-ডুয়িং ক্রেন এবং বড় শিল্প উত্তোলন সিস্টেমের জন্য 0.75kW থেকে 710kW পর্যন্ত শক্তির নামমাত্র উপলব্ধ।

নির্ভরযোগ্য গুণমান ব্যবস্থাপনা

VEIKONG পণ্য উন্নয়ন, উপাদান পরিদর্শন, সমাবেশ, কার্যকরী পরীক্ষা, এবং চূড়ান্ত পরিদর্শন সময় কঠোর মান নিয়ন্ত্রণ পদ্ধতি প্রয়োগ করে।

অ্যাপ্লিকেশন সমর্থন

আমাদের টেকনিক্যাল টিম ড্রাইভ নির্বাচন, মোটর ম্যাচিং, ওয়্যারিং, প্যারামিটার সেটিং, ব্রেকিং সিস্টেম নির্বাচন, কমিশনিং, এবং ত্রুটি বিশ্লেষণে সহায়তা করতে পারে।

নমনীয় কনফিগারেশন

প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন কীপ্যাড, যোগাযোগ কার্ড, এনকোডার কার্ড, I/O মডিউল, ব্রেকিং ইউনিট এবং ব্রেকিং রেসিস্টর নির্বাচন করা যেতে পারে।

বিশ্বব্যাপী বিক্রয়োত্তর সেবা

VEIKONG আন্তর্জাতিক গ্রাহকদের জন্য দূরবর্তী প্রযুক্তিগত সহায়তা, সমস্যা সমাধান সহায়তা এবং 24 মাসের পণ্য গ্যারান্টি প্রদান করে।
