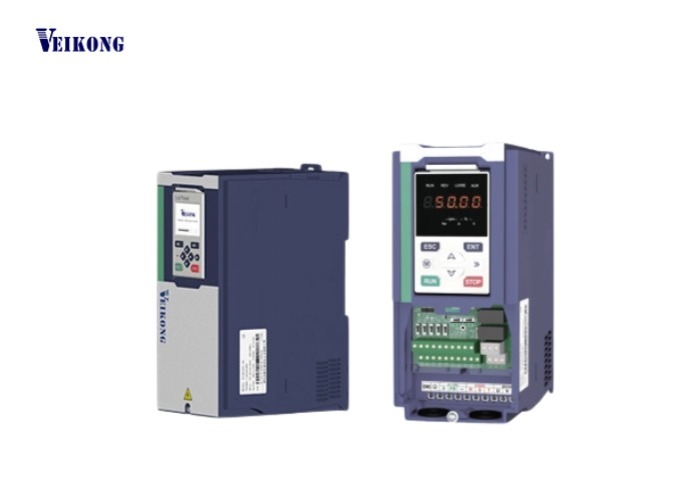

VFD530: উচ্চ ব্রেকঅ্যাওয়ে টর্ক, উচ্চ-ফ্রিকোয়েন্সি অপারেশন, এবং বিস্তৃত যোগাযোগ প্রোটোকল

VFD530 বৈশিষ্ট্য:

1, ভিতরে EMC C3 ফিল্টার এবং IO এক্সটেনশন কার্ড এবং বিভিন্ন ধরণের PG কার্ডের জন্য বিল্ডিং-ব্লক ডিজাইন সহ

2, 0HZ-এ 200% পর্যন্ত স্টার্টিং টর্ক। আউটপুট ফ্রিকোয়েন্সি 3000HZ পর্যন্ত।

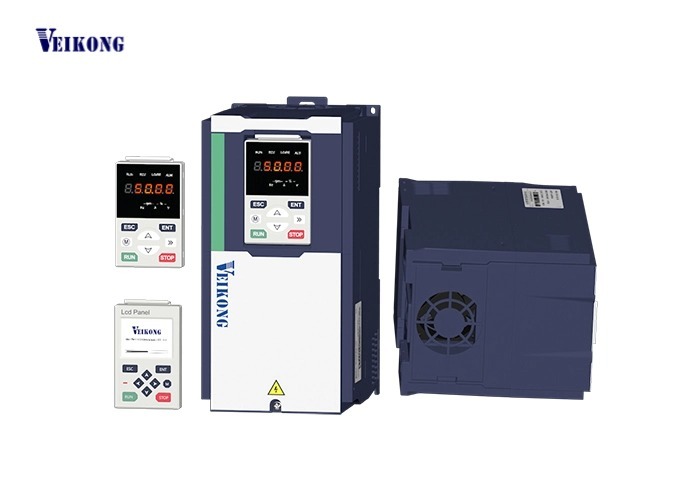

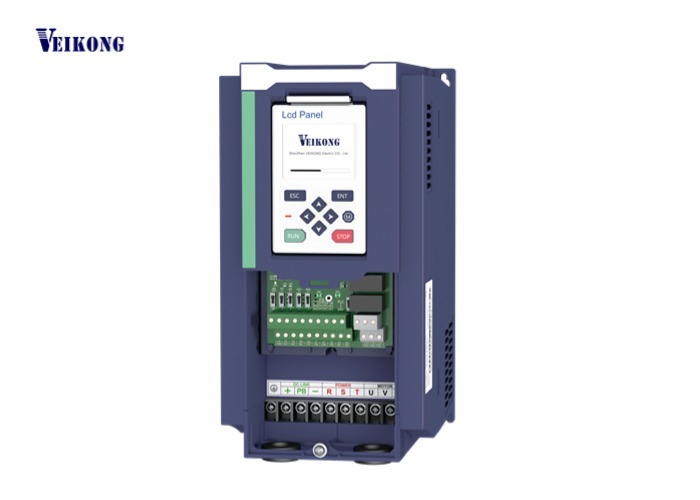

3, ঐচ্ছিক LCD কীপ্যাড এবং ডুয়াল ডিসপ্লে কীপ্যাড সমর্থন করে। PC টুলস সমর্থন করে। modbus485, canopen, profinet যোগাযোগ সমর্থন করে।
4, অ্যাসিঙ্ক্রোনাস ও সিঙ্ক্রোনাস মোটর সমর্থন করে।
5, HVAC-এর জন্য 2 PID লুপ সমর্থন করে
6, স্লিপিং ফাংশন এবং শক্তি সাশ্রয়ী ফাংশন সেইসাথে বিল্ট ইন PLC প্রোগ্রামিং
7, ক্রেন এবং উত্তোলন যন্ত্রের জন্য বিশেষ ব্রেক লজিক প্রক্রিয়া, ম্যাগনেটিক ফ্লাক্স ব্রেক লাভ
8, দুটি মোটর সুইচিং কন্ট্রোল উপলব্ধি করতে পারে এমন দুটি গ্রুপ মোটর প্যারামিটার সমর্থন করে

VEIKONG  হট সেলিং VFD

VFD500M হল উচ্চ পারফরম্যান্স ভেক্টর কন্ট্রোল মিনি ভিএফডি

VFD500 হল উচ্চ পারফরম্যান্স জেনারেল ভিএফডি

VFD550 হল পজিশনাল কন্ট্রোল সহ উচ্চ পারফরম্যান্স বিশেষ ভিএফডি।

VFD530 হল উত্তোলন ফাংশন সহ উচ্চ পারফরম্যান্স বিশেষ ভিএফডি, 2 PID সমর্থন করে, সিঙ্ক্রোনাস এবং অ্যাসিঙ্ক্রোনাস মোটর সমর্থন করে

VFD500-PV হল সোলার পাম্প ইনভার্টার।

VFD510 হল IP65 ইনভার্টার

VFD530 প্রযুক্তিগত ডেটা:

আইটেম		স্পেসিফিকেশন
ইনপুট	ইনপুট ভোল্টেজ	1 ফেজ/3 ফেজ 220V:200V～240V 3 ফেজ 380V-480V:380V～480V
	ভোল্টেজ ওঠানামার অনুমোদিত পরিসীমা	-15%～10%
	ইনপুট ফ্রিকোয়েন্সি	50Hz / 60Hz, 5%-এর কম ওঠানামা
আউটপুট	আউটপুট ভোল্টেজ	3 ফেজ:0～ইনপুট ভোল্টেজ
	ওভারলোড ক্ষমতা	সাধারণ উদ্দেশ্যে অ্যাপ্লিকেশন: রেটেড কারেন্টের 150%-এর জন্য 60S হালকা লোড অ্যাপ্লিকেশন: রেটেড কারেন্টের 120%-এর জন্য 60S
নিয়ন্ত্রণ	নিয়ন্ত্রণ মোড	V/f নিয়ন্ত্রণ PG কার্ড ছাড়া সেন্সরলেস ফ্লাক্স ভেক্টর কন্ট্রোল (SVC) PG কার্ড সহ সেন্সর স্পিড ফ্লাক্স ভেক্টর কন্ট্রোল (VC)
	অপারেটিং মোড	স্পিড কন্ট্রোল, টর্ক কন্ট্রোল (SVC এবং VC)
	গতির সীমা	1:100 (V/f) 1:200( SVC) 1:1000 (VC)
	গতির নিয়ন্ত্রণের নির্ভুলতা	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	গতির প্রতিক্রিয়া	5Hz(V/f) 20Hz(SVC) 50Hz(VC)
	ফ্রিকোয়েন্সি রেঞ্জ	0.00～2000.00Hz(V/f) 0.00～200.00Hz(SVC) 0.00～400.00Hz(VC)
	ইনপুট ফ্রিকোয়েন্সি রেজোলিউশন	ডিজিটাল সেটিং: 0.01 Hz অ্যানালগ সেটিং: সর্বাধিক ফ্রিকোয়েন্সি x 0.1%
	স্টার্টআপ টর্ক	150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC)
	টর্ক কন্ট্রোল নির্ভুলতা	SVC: 5Hz-এর মধ্যে 10%, 5Hz-এর উপরে 5% VC: 3.0%
	V/f কার্ভ	V / f কার্ভের প্রকার: সরল রেখা, মাল্টিপয়েন্ট, পাওয়ার ফাংশন, V / f সেপারেশন; টর্ক বুস্ট সমর্থন: স্বয়ংক্রিয় টর্ক বুস্ট (কারখানার সেটিং), ম্যানুয়াল টর্ক বুস্ট
	ফ্রিকোয়েন্সি র‍্যাম্প দেওয়া	রৈখিক এবং এস কার্ভ ত্বরণ এবং হ্রাস সমর্থন করে; 4টি গ্রুপের ত্বরণ এবং হ্রাস সময়, সেটিং রেঞ্জ 0.00s ~ 60000s
	ডিসি বাস ভোল্টেজ নিয়ন্ত্রণ	ওভারভোল্টেজ স্টল কন্ট্রোল: ভোল্টেজ ফল্ট এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের পাওয়ার জেনারেশন সীমিত করুন; আন্ডারভোল্টেজ স্টল কন্ট্রোল: ইয়ো ফল্ট এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের পাওয়ার খরচ নিয়ন্ত্রণ করুন VdcMax কন্ট্রোল: ওভার-ভোল্টেজ ট্রিপ এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের উৎপন্ন বিদ্যুতের পরিমাণ সীমিত করুন; VdcMin নিয়ন্ত্রণ: আন্ডারভোল্টেজ ফল্ট এড়াতে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে মোটরের পাওয়ার খরচ নিয়ন্ত্রণ করুন
	ক্যারিয়ার ফ্রিকোয়েন্সি	1kHz～12kHz(প্রকারভেদে ভিন্ন)
	স্টার্টআপ পদ্ধতি	সরাসরি শুরু (ডিসি ব্রেক সুপারইম্পোজ করা যেতে পারে); গতি ট্র্যাকিং শুরু
	বন্ধ করার পদ্ধতি	হ্রাসকরণ বন্ধ (ডিসি ব্রেকিং সুপারইম্পোজ করা যেতে পারে); বিনামূল্যে বন্ধ
	প্রধান নিয়ন্ত্রণ ফাংশন	জগ নিয়ন্ত্রণ, ড্রপ নিয়ন্ত্রণ, 16-স্পীড পর্যন্ত অপারেশন, বিপজ্জনক গতি এড়ানো, সুইং ফ্রিকোয়েন্সি অপারেশন, ত্বরণ এবং হ্রাস সময় স্যুইচিং, ভিএফ সেপারেশন, ওভার এক্সাইটেশন ব্রেকিং, প্রক্রিয়া পিআইডি নিয়ন্ত্রণ, ঘুম এবং জেগে ওঠা ফাংশন, বিল্ট-ইন সাধারণ পিএলসি লজিক, ভার্চুয়াল ইনপুট এবং আউটপুট টার্মিনাল, বিল্ট-ইন বিলম্ব ইউনিট, বিল্ট-ইন তুলনা ইউনিট এবং লজিক ইউনিট, প্যারামিটার ব্যাকআপ এবং পুনরুদ্ধার, নিখুঁত ফল্ট রেকর্ড, ফল্ট রিসেট, দুটি গ্রুপের মোটর প্যারামিটার ফ্রি সুইচিং, সফ্টওয়্যার অদলবদল আউটপুট ওয়্যারিং, টার্মিনাল আপ / ডাউন
ফাংশন	কীপ্যাড	এলইডি ডিজিটাল কীবোর্ড এবং এলসিডি কীপ্যাড (ঐচ্ছিক)
	যোগাযোগ	স্ট্যান্ডার্ড: MODBUS যোগাযোগ CAN ওপেন এবং প্রোফিনেট (উন্নয়ন অধীনে)
	PG কার্ড	ইনক্রিমেন্টাল এনকোডার ইন্টারফেস কার্ড (ডিফারেনশিয়াল আউটপুট এবং ওপেন কালেক্টর), রোটারি ট্রান্সফরমার কার্ড
	ইনপুট টার্মিনাল	স্ট্যান্ডার্ড: 5টি ডিজিটাল ইনপুট টার্মিনাল, যার মধ্যে একটি 50kHz পর্যন্ত উচ্চ-গতির পালস ইনপুট সমর্থন করে; 2টি অ্যানালগ ইনপুট টার্মিনাল, 0 ~ 10V ভোল্টেজ ইনপুট বা 0 ~ 20mA কারেন্ট ইনপুট সমর্থন করে; অপশন কার্ড: 4টি ডিজিটাল ইনপুট টার্মিনাল 2টি অ্যানালগ ইনপুট টার্মিনাল। -10V-+10V ভোল্টেজ ইনপুট সমর্থন করে
	আউটপুট টার্মিনাল	স্ট্যান্ডার্ড: 1টি ডিজিটাল আউটপুট টার্মিনাল; 1টি উচ্চ-গতির পালস আউটপুট টার্মিনাল (ওপেন কালেক্টর টাইপ), 0 ~ 50kHz বর্গাকার তরঙ্গ সংকেত আউটপুট সমর্থন করে; 1টি রিলে আউটপুট টার্মিনাল (দ্বিতীয় রিলে একটি বিকল্প) 2টি অ্যানালগ আউটপুট টার্মিনাল, 0 ~ 20mA কারেন্ট আউটপুট বা 0 ~ 10V ভোল্টেজ আউটপুট সমর্থন করে; অপশন কার্ড: 4টি ডিজিটাল আউটপুট টার্মিনাল
সুরক্ষা	সুরক্ষা ফাংশনের জন্য অধ্যায় 6 "সমস্যা সমাধান এবং প্রতিকার" দেখুন
পরিবেশ	ইনস্টলেশন স্থান	ইনডোর, সরাসরি সূর্যালোক নেই, ধুলো, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেলের ধোঁয়া, বাষ্প, ড্রিপ বা লবণ নেই।
	উচ্চতা	0-3000m। 1000m-এর বেশি উচ্চতা হলে ইনভার্টার হ্রাস করা হবে এবং উচ্চতা 100m বৃদ্ধি পেলে রেটেড আউটপুট কারেন্ট 1% কম হবে
	আশেপাশের তাপমাত্রা	-10°C~ +40°C, সর্বোচ্চ 50°C (আশেপাশের তাপমাত্রা 40°C এবং 50°C-এর মধ্যে হলে হ্রাস করা হবে) তাপমাত্রা 1°C বৃদ্ধি পেলে রেটেড আউটপুট কারেন্ট 1.5% হ্রাস পায়
	আর্দ্রতা	95%RH-এর কম, ঘনীভবন ছাড়া
	কম্পন	5.9 m/s2 (0.6 g)-এর কম
	সংরক্ষণ তাপমাত্রা	-20°C ~ +60°C
অন্যান্য	ইনস্টলেশন	ওয়াল-মাউন্টেড, ফ্লোর-নিয়ন্ত্রিত ক্যাবিনেট, ট্রান্সমুরল
	সুরক্ষার স্তর	IP20
	কুলিং পদ্ধতি	ফোর্সড এয়ার কুলিং
EMC	CE ROHS	অভ্যন্তরীণ EMC ফিল্টার EN61800-3 মেনে চলে শ্রেণী C3 3য় পরিবেশ

পণ্য সিরিজের নির্দেশাবলী:

মডেল	পাওয়ার ক্যাপাসিটি (KVA)	ইনপুট কারেন্ট (A)	আউটপুট কারেন্ট(A)		উপযুক্ত মোটর (KW)	আকার	ব্রেক ইউনিট
			ভারী লোড	হালকা লোড
তিন ফেজ: 380-480V,50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	আকার A	অভ্যন্তরীণ
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	আকার B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	আকার C	অভ্যন্তরীণ
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	আকার D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	আকার E	বিকল্প
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	আকার F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	আকার G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		বহিরাগত
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	আকার H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	আকার I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	আকার J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	আকার K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	আকার L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	আকার M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	আকার N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	আকার O
VFD530-630GT4	710	1080	1120.	/	630	আকার O
VFD530-710GT4	790	1200	1260	/	710	আকার O
এক ফেজ :220V ,50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	আকার A	অন্তর্নির্মিত
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	আকার A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	আকার A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	আকার A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	আকার B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	আকার C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	আকার C
