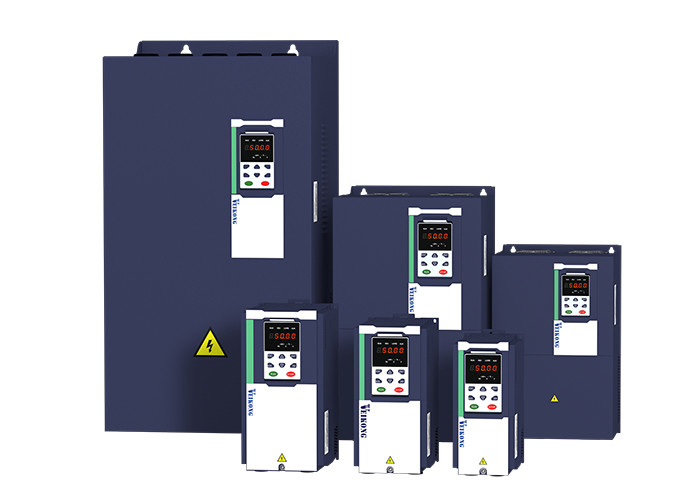

একক ফেজ সৌর পাম্প ইনভার্টার সৌর এবং জল পাম্পিং এর নিখুঁত সমন্বয়

220 ভোল্ট একক ফেজ মোটর সংযোগের জন্য

1: একক ফেজ অ্যাসিনক্রোন মোটর ওয়্যারিং পদ্ধতি (স্টার্ট ক্যাপাসিটার ছাড়াই):

দ্রষ্টব্যঃ U স্টার্টিং ওয়ালিং এবং ওয়ার্কিং ওয়ালিংয়ের সাধারণ প্রান্তে সংযুক্ত, V স্টার্টিং ওয়ালিংয়ের সাথে সংযুক্ত এবং W ওয়ার্কিং ওয়ালিংয়ের সাথে সংযুক্ত;

এক-ফেজ অ্যাসিনক্রোন মোটর যদি ঘূর্ণন স্টিয়ারিং সঠিক নয়, আপনি V এবং W তারের পরিবর্তন বা সেট করতে পারেন P22.13=1.

প্রথম সমাধানঃ প্যারামিটার P11.01=1 সেট করুন (ক্যাপাসিটর ছাড়াই একক ফেজ মোটর টাইপ) অথবা দ্বিতীয় সমাধানঃ আপনার মোটর ফ্রিকোয়েন্সি 50Hz হলে P00.11=31 সেট করুন বা আপনার মোটর ফ্রিকোয়েন্সি 60HZ হলে P00.11=32 সেট করুন

জন্য২২০ ভোল্টএক-ফেজ মোটর সংযোগ

2:এক-ফেজ অ্যাসিনক্রোন মোটর ওয়্যারিং পদ্ধতি(ক্যাপাসিটার সহ)

বিজ্ঞপ্তি1:প্রথম সমাধান:পাওয়ার টার্মিনাল U এবং V এ মোটর ক্যাবল সংযুক্ত করুন এবং প্যারামিটার P23.15 = 0 ((আউটপুট ফেজ ক্ষতির সুরক্ষা) সেট করতে BSC মোডে প্রবেশ করুন অথবা দ্বিতীয় সমাধানঃ ম্যাক্রো P00.11=21 সেট করুন যদি আপনার মোটর ফ্রিকোয়েন্সি 50HZ হয় অথবা P00.11=22 সেট করুন যদি আপনার মোটর ফ্রিকোয়েন্সি 60HZ হয়
