সোলার পাম্পিং সিস্টেমের জন্য GPRS 15kw 18.5kw 22kw MPPT VFD সোলার ইনভার্টার

সোলার পাম্পিং সিস্টেমের জন্য GPRS 15kw 18.5kw 22kw MPPT VFD সোলার ইনভার্টার

GPRS 15kw 18.5kw 22kw MPPT VFD সোলার পাম্প ইনভার্টার সোলার হাইব্রিড ইনভার্টার

পণ্যের বিবরণ এবং বৈশিষ্ট্য:

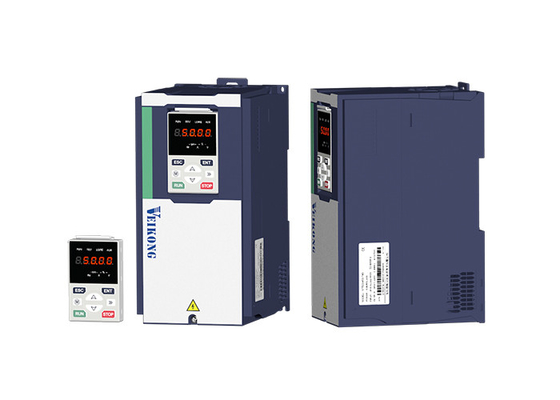

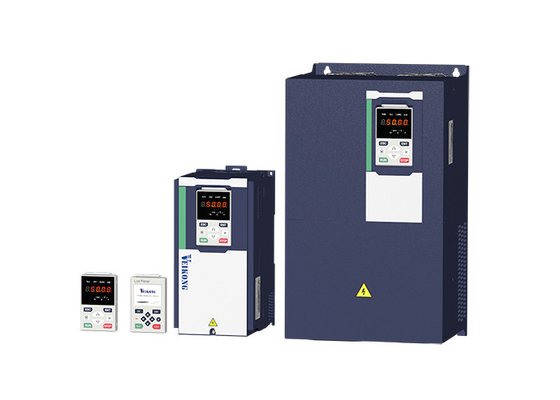

VFD500-PV Seires উচ্চ কর্মক্ষমতা সোলার পাম্প বৈদ্যুতিন সংকেতের মেরু বদল

পাওয়ার পরিসীমা: 0.75~75kw 220V

0.75~160kw 380V

1. 99% উচ্চ দক্ষতা সহ MPPT

2. এসি ইন্ডাকশন মোটর বা PMSM এর জন্য ড্রাইভিং

3. GPRS দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণ

4. দীর্ঘ সেবা জীবন কাজ এবং দীর্ঘ ওয়ারেন্টি

5. সর্বোচ্চ DC পাওয়ার ইনপুট: 220AC আউটপুটের জন্য 450VDC / 380V AC আউটপুটের জন্য 810VDC

6. সহজ ইনস্টল এবং অপারেশন, কোন প্রয়োজন সেট পরামিতি

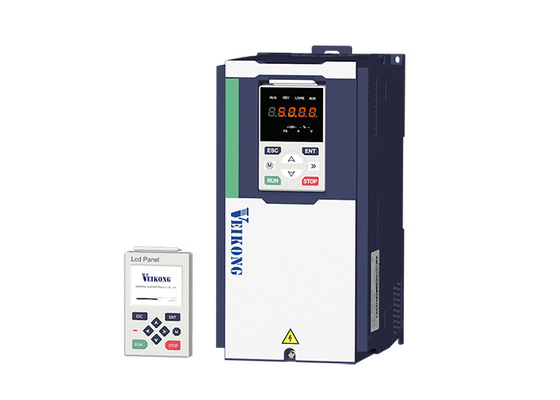

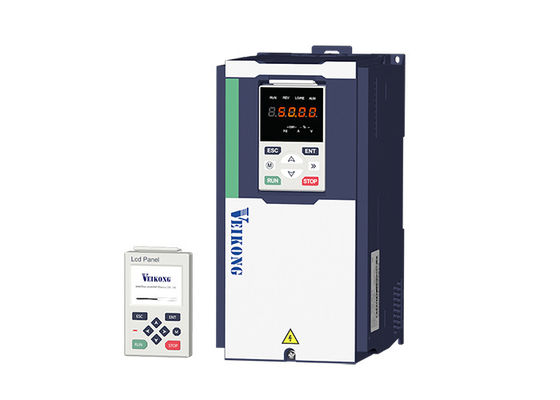

7. ঐচ্ছিক LCD কীপ্যাড, ম্যানুয়াল ব্যবহার করার প্রয়োজন নেই

8. বিভিন্ন ধরণের সুরক্ষা, শুকানোর সুরক্ষা, জল পূর্ণ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা

9. বিল্ট ইন পিআইডি ফাংশন, যখন এমপিপিটি নিয়ন্ত্রণ, পিআইডিও সক্ষম হয়।

10. ডিসি এবং এসি পাওয়ার সংযোগ করুন, ইনভার্টার 24 ঘন্টা কাজ করতে পারে।

বৈদ্যুতিক স্পেসিফিকেশন এবং পাওয়ার ডিগ্রি

পণ্যের আবেদন





ট্রায়াল রান (সোলার পাম্প ইনভার্টার কিভাবে শুরু করবেন)

নিশ্চিত করুন যে সৌর প্যানেল এবং পাম্প মোটরের সমস্ত তারের সংযোগ সঠিক এবং নেই

যেকোন প্যারামিটার সেট করতে হবে, যদি আপনি প্যারামিটার সেট করতে চান তবে আপনি নিম্নরূপ করতে পারেন।



ধাপ 1: (কিপ্যাড নিয়ন্ত্রণ): মোটর পাম্পের নাম অনুসারে মোটর প্যারামিটার P11.02- P11.06 সেট করুন

প্লেট ড্রাই রান সুরক্ষা প্রয়োজন হলে, আনলোড সুরক্ষা বর্তমান পরিমাপ করুন (এতে বিশদ দেখুন

ড্রাই রান ফাংশনের জন্য ব্যবহারকারীর ম্যানুয়াল অধ্যায়) যদি ড্রাই রান সুরক্ষার প্রয়োজন না হয় তবে এই পদক্ষেপটি মিস করুন

এবং ধাপ 2 এ যান।



ধাপ 2: প্রয়োজনে অপ্টিমাইজেশনের জন্য অন্যান্য সম্পর্কিত বিশেষ সৌর পাম্প প্যারামিটার সেট করুন।



ধাপ 3: ট্রায়াল রান শেষ হওয়ার পরে, যদি বৈদ্যুতিন সংকেতের মেরু বদল চলাকালীন মোটর পাম্প এখনও জল না বের করে

40 Hz এর বেশি।অনুগ্রহ করে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন এবং যেকোনো দুই-ফেজ ওয়্যারিং প্রতিস্থাপন করুন

মোটরটি



পিএমএসএম পাম্প

সিঙ্ক্রোনাস মোটর অবশ্যই মোটর প্যারামিটারের স্ব-শিক্ষা হতে হবে, অন্যথায় একটি ঝুঁকি থাকবে

উড়ে যাওয়ার,

P11.00 = 1 সিঙ্ক্রোনাস মোটর সেট (বিশেষ সফ্টওয়্যার)

P11.02 = মোটর নেমপ্লেট পাওয়ার

P11.03= মোটর নেমপ্লেট ভোল্টেজ

P11.04=মোটর নেমপ্লেট কারেন্ট

P11.05 = মোটর নেমপ্লেট ফ্রিকোয়েন্সি

P11.06= মোটর নেমপ্লেট গতি

P11.22= মোটর নেমপ্লেটে পিছনের EMF

যদি নেমপ্লেটে এমন কোন প্যারামিটার না থাকে, তাহলে আপনি নিজের জন্য 300V 350V সেট করার চেষ্টা করতে পারেন

শেখা (380v স্তরের জন্য স্ব-শিক্ষার চেষ্টা করুন)

ব্যাক-ইএমএফ সেটিং মান এবং প্রকৃত মানের মধ্যে পার্থক্য কম হওয়া উচিত

20% এর বেশি, অন্যথায় স্ব-শিক্ষা অস্বাভাবিক হবে

পরামিতি সেটিং সম্পূর্ণ হওয়ার পরে, P11.10=2 সেট করুন, RUN চাপুন তারপর কীবোর্ড

স্ব-শিক্ষার জন্য টিউন প্রদর্শিত হয়।
