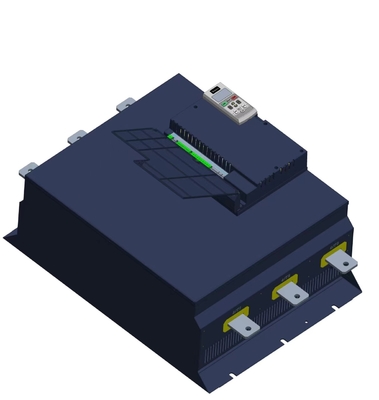

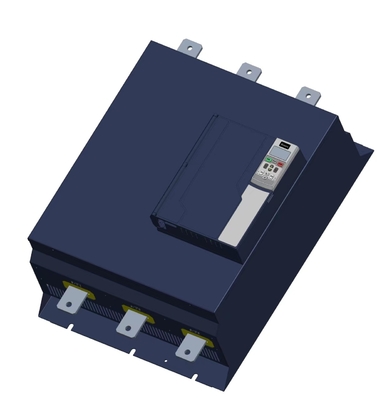

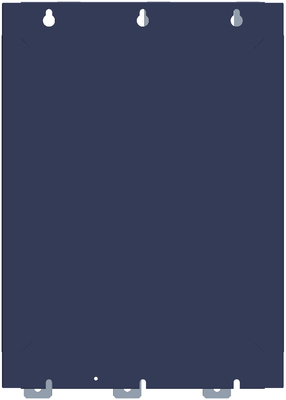

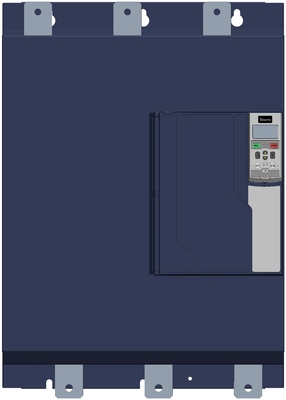

380v 400v 440v মোটর সফট স্টার্টার 5.5 কিলোওয়াট থেকে 500 কিলোওয়াট বাইপাস কন্টাক্টরে নির্মিত

আইটেম

বর্ণনা

ইনপুট পাওয়ার সাপ্লাই

ইনপুট ভোল্টেজ

থ্রি-ফেজ 380V/480V/660 এসি

ফ্রিকোয়েন্সি

50/60Hz

অভিযোজিত মোটর

কাঠবিড়ালি-খাঁচা তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর

শুরুর সময়

প্রতি ঘন্টায় 20 বার অতিক্রম না করার পরামর্শ দেওয়া হয়।

নিয়ন্ত্রণ মোড

(1) অপারেশন প্যানেল নিয়ন্ত্রণ।

(2) অপারেশন প্যানেল + বাহ্যিক নিয়ন্ত্রণ।

(3) বাহ্যিক নিয়ন্ত্রণ।

(4) বাহ্যিক নিয়ন্ত্রণ + COM নিয়ন্ত্রণ।

(5) অপারেশন প্যানেল + বাহ্যিক + COM নিয়ন্ত্রণ।

(6) অপারেশন প্যানেল + COM নিয়ন্ত্রণ।

(7) COM নিয়ন্ত্রণ।

(8) অপারেশন শুরু বা বন্ধ করা যাবে না।

স্টার্ট মোড

(1) শুরু করার জন্য বর্তমান-সীমাবদ্ধ।

(2) ভোল্টেজ র ra্যাম্প শুরু করতে।

(3) টর্ক নিয়ন্ত্রণ + বর্তমান-সীমাবদ্ধ শুরু।

(4) টর্ক কন্ট্রোল + ভোল্টেজ র ra্যাম্প শুরু করতে।

(5) শুরু করার জন্য বর্তমান রmp্যাম্প।

(6) ভোল্টেজ বর্তমান-সীমাবদ্ধ ডবল বন্ধ-লুপ শুরু।

স্টপ মোড

(1) নরম স্টপ।

(2) ফ্রি স্টপ।

প্রতিরক্ষামূলক ফাংশন

(1) বাহ্যিক তাত্ক্ষণিক স্টপ টার্মিনালগুলির জন্য ওপেন লুপ সুরক্ষা।

(2) নরম স্টার্টার জন্য অতিরিক্ত তাপ সুরক্ষা।

(3) খুব দীর্ঘ শুরু সময়ের জন্য সুরক্ষা।

(4) ইনপুট ওপেন ফেজ সুরক্ষা।

(5) আউটপুট খোলা ফেজ সুরক্ষা।

(6) ভারসাম্যহীন তিন-পর্যায়ের সুরক্ষা।

(7) বর্তমান সুরক্ষা শুরু।

(8) চলমান ওভারলোড সুরক্ষা।

(9) পাওয়ার ভোল্টেজের জন্য ভোল্টেজ সুরক্ষার অধীনে।

(10) পাওয়ার ভোল্টেজের জন্য ওভারভোল্টেজ সুরক্ষা।

(11) ফল্ট প্যারামিটার সেটিং এর জন্য সুরক্ষা।

(12) লোড শর্ট সার্কিট সুরক্ষা।

(13) অটো রিস্টার্ট বা ভুল তারের সুরক্ষা।

(14) বাহ্যিক নিয়ন্ত্রণ স্টপ টার্মিনালের ভুল তারের সুরক্ষা।

পরিবেষ্টিত

ব্যবহার করার জায়গা

ক্ষয়কারী গ্যাস এবং পরিবাহী ধুলো থেকে মুক্ত ভাল বায়ুচলাচল সহ অভ্যন্তরীণ অবস্থান।

উচ্চতা

1000M এর নিচে।উচ্চতা 1000M এর বেশি হলে এটিকে হারের শক্তি বাড়াতে হবে।

o

তাপমাত্রা

-20 +45 গ

আর্দ্রতা

শিশির ঘনীভবন ছাড়া 90%আরএইচ।

কম্পন

<0.5 জি

কাঠামো

সুরক্ষা বর্গ

আইপি ২০

কুলিং প্যাটার্ন

ভক্তদের ঠান্ডা করা।
